Mechanický samozamykací zámek s elektromotorickým odjištěním MEDIATOR - MECHANICKÁ ČÁST

Běžná cena 16 589,10 Kč
Ušetříte 2 986,04 Kč (–18 %)
Cena 11 242,20 Kč bez DPH
13 603,06 Kč

Parametry

Značka EFFEFF
Kategorie Speciální zámky
Zvolte variantu
Kód produktu EL001259 Backset: 30 Na dotaz 16 589,10 Kč 13 603,06 Kč
11 242,20 Kč bez DPH

Kód produktu EL001257 Backset: 35 Na dotaz 16 589,10 Kč 13 603,06 Kč
11 242,20 Kč bez DPH

Kód produktu EL001235 Backset: 45 Na dotaz 16 589,10 Kč 13 603,06 Kč
11 242,20 Kč bez DPH



Popis

Mechanický samozamykací zámek s elektromotorickým odjištěním MEDIATOR - MECHANICKÁ ČÁST

Použití:



  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu u vstupních portálů do bytových domů.
  • Vhodné jako náhrada stávajících el. otvíračů v bytových domech za bezpečnější samozamykací zámky při zachování stávající kabeláže v rámu dveří
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání (samozamykací princip).
  • Nutná odborná montáž : el ovládání zámku je umístěno v zárubni dveří. Nutné přesné osazení celého systému ve dveřích
  • Možnost ovládat přes domácí telefon / zvonkové tablo, čtečku EntryProx nebo EDGE (viz. produkty HID).
  • Lze použít pro únikové východy - dle ČSN EN 179
  • Doporučené kování madlo/klika
  • Monitorovací funkce odemčeno/zamčeno
  • Vysoká mechanická odolnosti proti vylomení (600kg)
  • Paniková funkce - určena kování ze strany kliky
  • dvoubodové uzamčení dveří
  • pravolevý - oboustranná střelka
  • nevyžaduje vedení kabelu do dveřního křídla ( u 1 křídlých dveří)


Certifikace:

  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 12209 - Stavební kování. Zámky a uzávěry.
  • Mechanicky ovládané zámky, uzávěry a protiplechy


Funkce zámku

  • Motorická část do zárubně dveří je vždy trvale napájena z elektrického zdroje viz. el. schéma zapojení
  • Po přivedení impulzu na odemčení ( z dom. telefonu, vstupní čtečky, apod.) dojde elektromoricky k odjištění závory samozamykacího zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo.
  • Po uzavení dveří dojde automaticky k samozamčení (samozamčení nezávisí na napájení). Zámek lze otevřít z venkovní/vnitřní strany i s použitím klíče. Z vnitřní strany může být zámek vybaven panikovou klikou, při jejímž stisku dojde automaticky k odemčení / zatažení závory zámku a dveře je možné otevřít.


Provozní režimy
MEDIATOR umožňuje 2 režimy použití:

Impulsní: Po přivedení impulsu na odjištění (z dom. telefonu / čtečky EntryProx nebo EDGE) dojde elektromotoricky k odjištění závory zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo. Po uzavření dveří dojde automaticky k samouzamčení (samouzamčení nezávisí na napájení). Zámek lze otevřít z venkovní strany i použitím klíče. Z vnitřní strany je zámek dle požárních norem vybaven panikovou klikou, při jejímž stisku dojde automaticky k odjištění zámku a dveře je možné otevřít.

Trvalý: Lze definovat tzv. denní/noční režim a tím vyřadit funkci samouzamykání v denním režimu. Dveře je možné z venkovní resp. vnitřní strany otevírat pomocí madla resp. kliky kdykoliv. V nočním režimu pak MEDIATOR pracuje tak, jak je popsáno v Impulsním režimu, tzn. po uzavření dveří se zámek sám zamyká.

Poznámka:

Zámek se osazuje do křídla dveří bez kabelu a kabelové průchodky. Přívod pro el. odjištění je veden zárubní. Tím je usnadněna montáž do stávajících dveří, kde byl dříve umístěn el. otvírač (el. vrátný). V případě potřeby docílení správné mezery v zárubni je možné použít podkladní distanční plech pod zámek Z09-DBRR5 nebo pod motorickou část Z65-31A35.

Technické informace:

Výrobce effeff
Použití do protipožárních dveří Ne
Pevnost proti vylomení 550kg
Proudový odběr 500mA
Napájecí napětí 12V DC/1A STAB - trvalé napájení

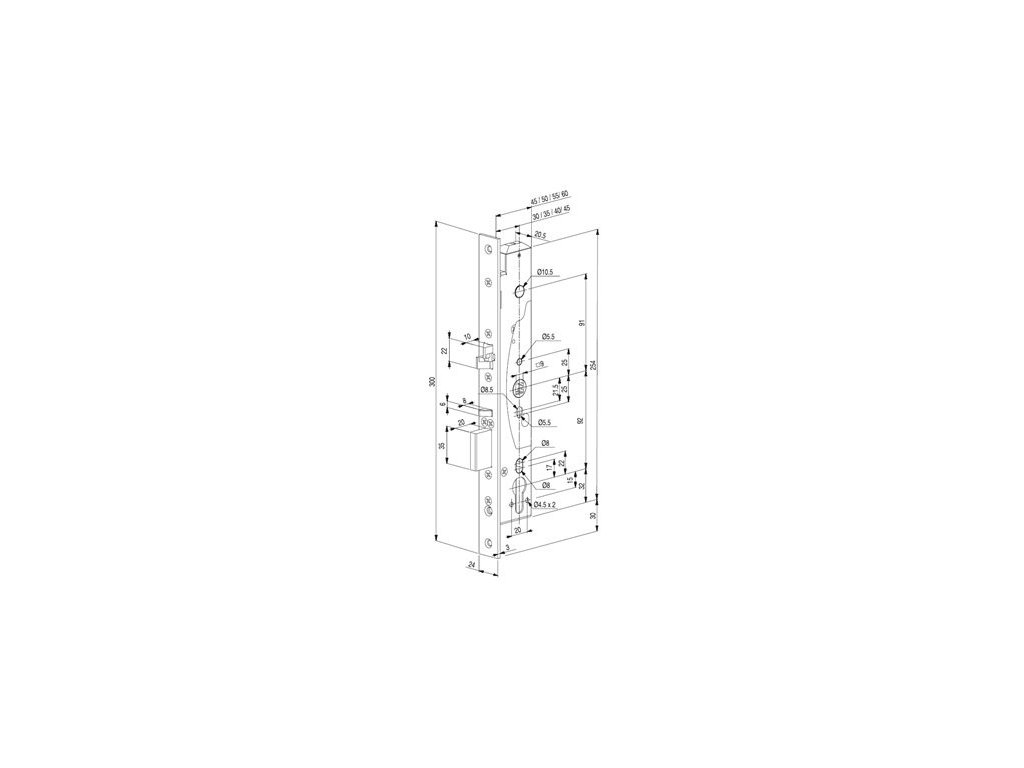

Rozměr rozměr motorické části 356x24x33mm, rozteč zámku 92mm
Rozsah pracovních teplot -20°C až +60°C
Výsuv závor závora 20mm, oboustranná střelka 10mm
Vyráběné backsety 30,35,40mm
Šířka čelního štítu 24mm, nerez
Čtyřhran nedělený 9mm s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-4mm
Rozsah zámku el. ovládání - 5-48V AC/DC od domovního telefonu, čtečky apod.
signalizace stavu zámku závora zatažená, závora vysunutá
Rychlost zavírání rychlost odemčení 0,8s, doba otevření - neomezená dle délky impulzu
Dle normy EN 179



Pro správnou funkci zařízení potřebujete:

Rozteč zámku 92 mm
Napájení 12V DC/1A STAB - trvalé napájení
Proudový odběr 500 mA
El. ovládání 5-48V AC/DC od domovního telefonu, čtečky apod.
Rozsah pracovních teplot -20°C až +60°C
Výsuv závor závora 20 mm, oboustranná střelka: 10 mm
Rychlost odemčení 0,8 s
Doba otevření neomezená dle délky impulzu
Signalizace závora zatažená, závora vysunutá
Vyráběné backsety zámků 35 mm, 30,40,45 mm na objednávku
Šířka čelního štítu zámku 24 mm, nerez
Rozměry motorické části 356 x 24 x 33 (d x š x h)
Čtyřhran zámku nedělený 9 mm s redukcí lze použít i 8 mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-4 mm
Odolnost proti vylomení 550 kg
