Mechanický samozamykací zámek s elektromotorickým odjištěním MEDIATOR - MECHANICKÁ ČÁST

Běžná cena Více informací v tabulce variant
Ušetříte až 3 049,20 Kč (–18 %)
Cena od 11 242,20 Kč bez DPH
od 13 603,06 Kč

Parametry

Značka EFFEFF
Kategorie Mediator
Zvolte variantu
Kód produktu EL001297 Backset: 55 Na dotaz 16 589,10 Kč 13 603,06 Kč
11 242,20 Kč bez DPH

Kód produktu EL001373 Backset: 65 Na dotaz 16 589,10 Kč 13 603,06 Kč
11 242,20 Kč bez DPH

Kód produktu EL001260 Backset: 80 Na dotaz 16 940 Kč 13 890,80 Kč
11 480 Kč bez DPH



Popis

Mechanický samozamykací zámek s elektromotorickým odjištěním MEDIATOR - MECHANICKÁ ČÁST

Použití:
  • Pro vnitřní i venkovní plné dveře - například dřevěné
  • Vhodné jako náhrada stávajících el. otvíračů v bytových domech za bezpečnější samozamykací zámky při zachování stávající kabeláže v rámu dveří
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání (samozamykací princip).
  • Nutná odborná montáž : el ovládání zámku je umístěno v zárubni dveří. Nutné přesné osazení celého systému ve dveřích
  • Možnost ovládat přes domácí telefon / zvonkové tablo, čtečku EntryProx nebo EDGE (viz. produkty HID).
  • Lze použít pro únikové východy - dle ČSN EN 179
  • Doporučené kování madlo/klika
  • Monitorovací funkce odemčeno/zamčeno
  • Vysoká mechanická odolnosti proti vylomení (600kg)
  • Paniková funkce - určena kování ze strany kliky
  • dvoubodové uzamčení dveří
  • pravolevý - oboustranná střelka
  • nevyžaduje vedení kabelu do dveřního křídla ( u 1 křídlých dveří)


Certifikace:

  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 12209 - Stavební kování. Zámky a uzávěry.
  • Mechanicky ovládané zámky, uzávěry a protiplechy


Funkce zámku

  • Motorická část do zárubně dveří je vždy trvale napájena z elektrického zdroje viz. el. schéma zapojení
  • Po přivedení impulzu na odemčení ( z dom. telefonu, vstupní čtečky, apod.) dojde elektromoricky k odjištění závory samozamykacího zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo.
  • Po uzavení dveří dojde automaticky k samozamčení (samozamčení nezávisí na napájení). Zámek lze otevřít z venkovní/vnitřní strany i s použitím klíče. Z vnitřní strany může být zámek vybaven panikovou klikou, při jejímž stisku dojde automaticky k odemčení / zatažení závory zámku a dveře je možné otevřít.


Provozní režimy
MEDIATOR umožňuje 2 režimy použití:

Impulsní: Po přivedení impulsu na odjištění (z dom. telefonu / čtečky EntryProx nebo EDGE) dojde elektromotoricky k odjištění závory zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo. Po uzavření dveří dojde automaticky k samouzamčení (samouzamčení nezávisí na napájení). Zámek lze otevřít z venkovní strany i použitím klíče. Z vnitřní strany je zámek dle požárních norem vybaven panikovou klikou, při jejímž stisku dojde automaticky k odjištění zámku a dveře je možné otevřít.

Trvalý: Lze definovat tzv. denní/noční režim a tím vyřadit funkci samouzamykání v denním režimu. Dveře je možné z venkovní resp. vnitřní strany otevírat pomocí madla resp. kliky kdykoliv. V nočním režimu pak MEDIATOR pracuje tak, jak je popsáno v Impulsním režimu, tzn. po uzavření dveří se zámek sám zamyká.

Poznámka:

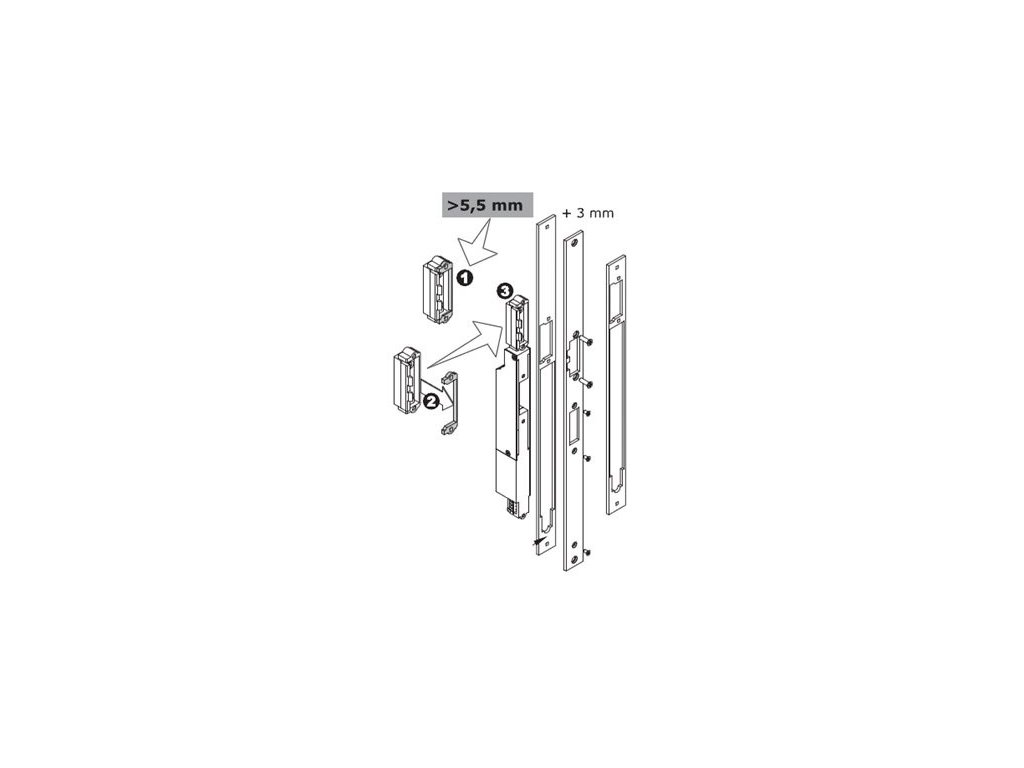

Zámek se osazuje do křídla dveří bez kabelu a kabelové průchodky. Přívod pro el. odjištění je veden zárubní. Tím je usnadněna montáž do stávajících dveří, kde byl dříve umístěn el. otvírač (el. vrátný). V případě potřeby docílení správné mezery v zárubni je možné použít podkladní distanční plech pod zámek Z09-DBRR5 nebo pod motorickou část Z65-31A35.

Technické informace:

Výrobce effeff
Použití do protipožárních dveří Ne
Pevnost proti vylomení 550kg
Proudový odběr 500mA
Napájecí napětí 12V DC/1A STAB - trvalé napájení
Rozměr rozteč zámku 72mm, rozměr motorické části 356x24x33mm,
Rozsah pracovních teplot -20°C až +60°C
Výsuv závor závora 20mm, oboustranná střelka 10mm
Vyráběné backsety 55mm
Šířka čelního štítu 24mm, nerez
Čtyřhran nedělený 9mm s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-4mm
Rozsah zámku el. ovládání - 5-48V AC/DC od domovního telefonu, čtečky apod.
signalizace stavu zámku závora zatažená, závora vysunutá
Rychlost zavírání rychlost odemčení 0,8s, doba otevření - neomezená dle délky impulzu
Dle normy EN 179



Pro správnou funkci zařízení potřebujete:

Rozteč zámku 72 mm
Napájení 12V DC/1A Stab. - trvalé napájení
Proudový odběr 500 mA
El. ovládání 5-48V AC/DC od domovního telefonu, čtečky apod.
Rozsah pracovních teplot -20°C až +60°C
Výsuv závor závora 20 mm, oboustranná střelka: 10 mm
Rychlost odemčení 0,8 s
Doba otevření neomezená dle délky impulzu
Signalizace závora zatažená, závora vysunutá
Vyráběné backsety zámků 55 mm, 60,65,80 a 100 mm na objednávku
Šířka čelního štítu zámku 24 mm, nerez
Rozměry motorické části 356 x 24 x 33 (d x š x h)
Čtyřhran zámku nedělený 9 mm s redukcí lze použít i 8 mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-4 mm
Odolnost proti vylomení 550 kg
