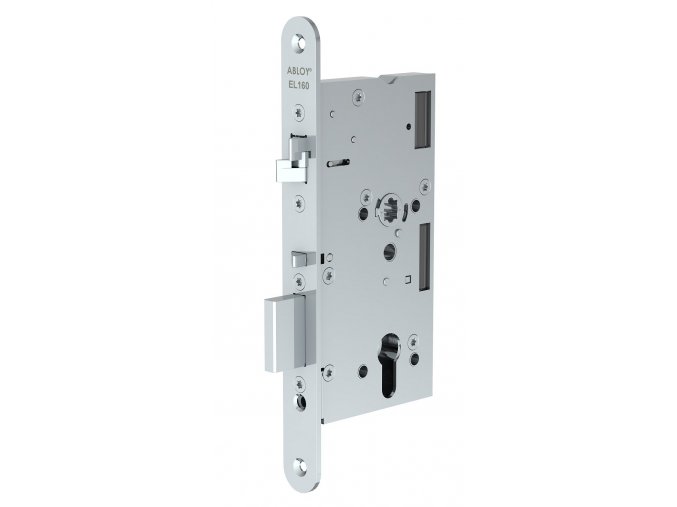

Mechanický samozamykací úzký zámek FAB ASSA ABLOY EL160, zadlabávací zámek do dveří.
Použití:
- Pro vnitřní i venkovní plné dveře.
- Lze použít do požárně odolných dveří.
- Lze použít pro panikové únikové východy.
- Ideální řešení pro uzamykání technických prostor.
- Zadlabací zámek do dveří
- Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
Technické informace
| Použití do protipožárních dveří |
Ano |
| Rozměr |
rozteč zámku 72mm |
| Rozsah pracovních teplot |
-25°C až +70°C |
| Výsuv závor |
závora 20mm, oboustranná střelka 10mm |
| Vyráběné backsety |
55,60,65,80mm |
| Šířka čelního štítu |
20mm, nerez |
| Čtyřhran |
nedělený 9mm, s redukcí lze využít i 8mm |
| Cylindrická vložka |
DIN - europrofil |
| Dveřní vůle |
2-5,5mm |
| Max. rozměry dveří |
v. 2520 x š. 1320mm, MAX. 200kg |
| Obsah balení |
zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky |
Výhody
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Certifikace
- Trezor test - Bezpečnostní třída 3
- NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
- ČSN EN 1627 - Odolnost proti násilnému vniknutí
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
- STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutí
Funkce zámku
- Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky - dojde k automatickému samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
- Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
- Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.
Provozní režimy
Panikový zámek EL160 - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX08 - klika-madlo. EL160 nepotřebuje žádný kabel ani elektrické napájení!
Poznámka:
Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou ( u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.
