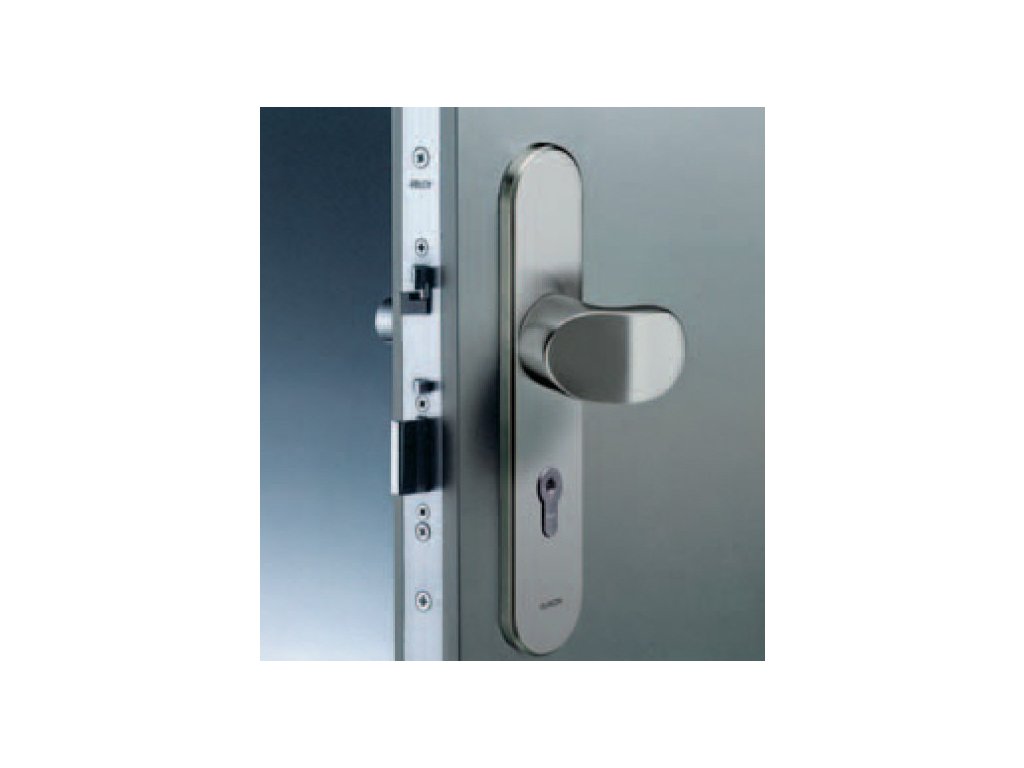

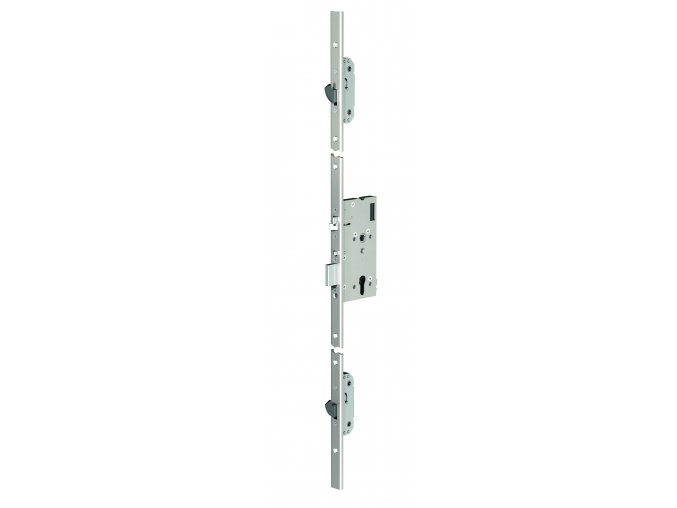

Výhody ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK FAB ASSA ABLOY CERTA MP520 :
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
- Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
- Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
- Rychlé odemčení zámku 0,7s.
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- ČSN EN 12209:2004 Stavební kování.
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy
Doporučené příslušenství:
Funkce zámku
- Po příchodu aktivačního signálu je motoricky zatažena závora společně s háky dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
- Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky. Zámek je uzamčen ve čtyřech bodech a je elektromotoricky chráněn proti vysunutí závory a háků mimo zárubeň.
- Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
- V případě výpadku napájení zůstává zámek v uzamčeném stavu.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Poznámka:
Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Provozní režimy:
- Impulzní
- po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
- doba otevření se volí pomocí spínačů DIP
- po uplynutí této doby se zámek ve dveřích znovu uzamkne
- při otevření dveří dojde po zavření k okamžitému uzamčení
- Trvalý
- zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
- po přerušení signálu se zámek uzamkne
