- Pro vnitřní i plášťové rámové dveře s úzkým profilem rámu.
- ELEKTROMOTORICKÝ SAMOZAMYKACÍ ZÁMEK vhodný pro dveře s velkým počtem průchodů 200 a více za den.
- Lze použít do bezpečnostních dveří
- Lze použíti do protipožárních dveří
- Vhodné pro řešení dveří s designovým madlem

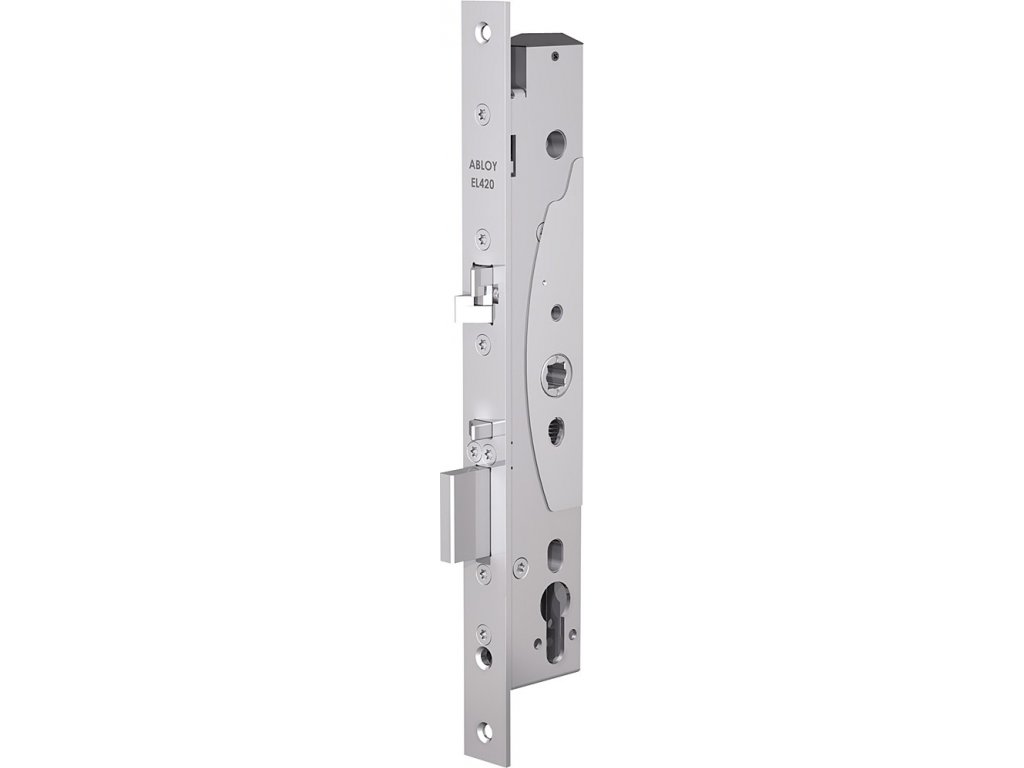

- Zámek CERTA EL420 může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
- Zámek ASSA ABLOY CERTA EL420 lze použít ve spojení s různými typy pohonů dveří
- Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
- Lze použít do požárně odolných dveří.
Výhody ELEKTROMOTORICKÝ SAMOZAMYKACÍ ZÁMEK ABLOY CERTA EL420:
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
- paniková funkce
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
- Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
- Rychlé odemčení zámku 0,7s.
Funkce zámku
- Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
- Zámek je propojen s externí ústřednou EA420, která je součástí dodávky. Pomocí ústředny lze nastavit dobu odmenčení zámku (2-15s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku
- V případě výpadku napájení zůstává zámek v uzamčeném stavu - nelze použít reverzní režim !!.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Monitorovací funkce:
- dveře - otevřeny/zavřeny
- klika - stisknuta/volná
- klíč - odemyká/zamyká
- závora- zatažena/vysunuta
(nutné použití kabelu EA218 nebo EA219)
Samozamykací funkce:

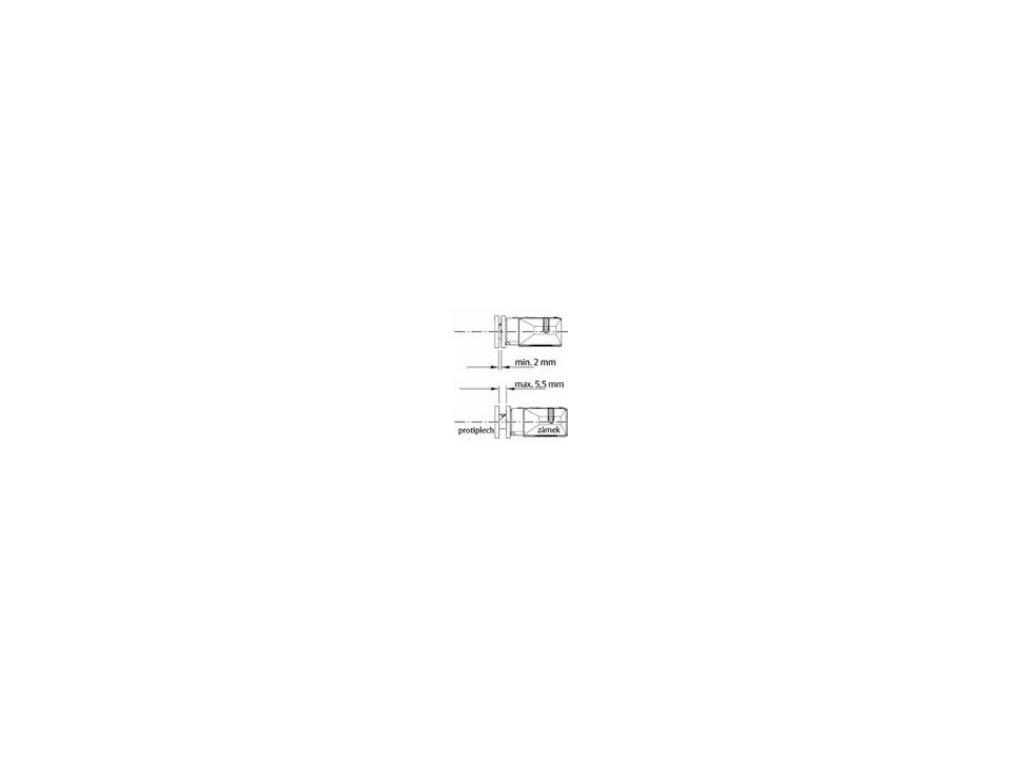

- Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
- zámek je samozamykací, tzn. nejde ho pomocí cylindrické vložky ručně uzamknout
Certifikace
Trezor test - Bezpečnostní třída 4
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
- ČSN EN 1627 - Odolnost proti násilnému vniknutí
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
- STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Doporučené příslušenství:
Provozní režimy:
- Impulzní
- po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
- doba otevření se volí pomocí spínačů DIP
- po uplynutí této doby se zámek ve dveřích znovu uzamkne
- při otevření dveří dojde po zavření k okamžitému uzamčení
- Trvalý
- zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
- po přerušení signálu se zámek uzamkne
Poznámka:
Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
