- Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
- Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
- Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
- Vícebodový zámek pro rámové dveře.
Výhody Elektromechanický zámek FAB ASSA ABLOY EL466 MULTIPOINT:
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
- Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
- Jednotné napájení 12 - 24 V DC.
- Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
- ČSN EN 179:1997+A1:2001 - Pro únikové východy
- ČSN EN 1125:1997+A2 3002 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- ČSN EN 12209:2004 Stavební kování.
- EN 61000-6-1 - EMC
- EN 61000-6-3 - EMC
- EN 14846 - Elektrické zámky
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy
Vhodné příslušenství:
Funkce zámku
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.
- Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Možnosti nastavení zámku - ovládání prostupu
- "0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
- "1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Poznámka:
K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Technické informace
| Použití do protipožárních dveří |
Ano |
| Proudový odběr |
12V DC 240mA v klidu, MAX. 550mA 24V DC 130mA v klidu, max.300mA |
| Napájecí napětí |
12-24V DC STAV +- 10% |
| Rozměr |
rozteč zámku 92mm |
| Monitorovací kontakty |
max. 0,5A 30V AC/DC resist., 10W |
| Rozsah pracovních teplot |
-25°C až +70°C |
| Výsuv závor |
závora 20mm, oboustranná střelka 10mm, háky 24mm |
| Šířka čelního štítu |
24mm, nerez, délka 1760 nebo 2000mm, U profil |
| Čtyřhran |
dělený 9mm, s redukcí lze použít i 8mm |
| Cylindrická vložka |
DIN - europrofil |

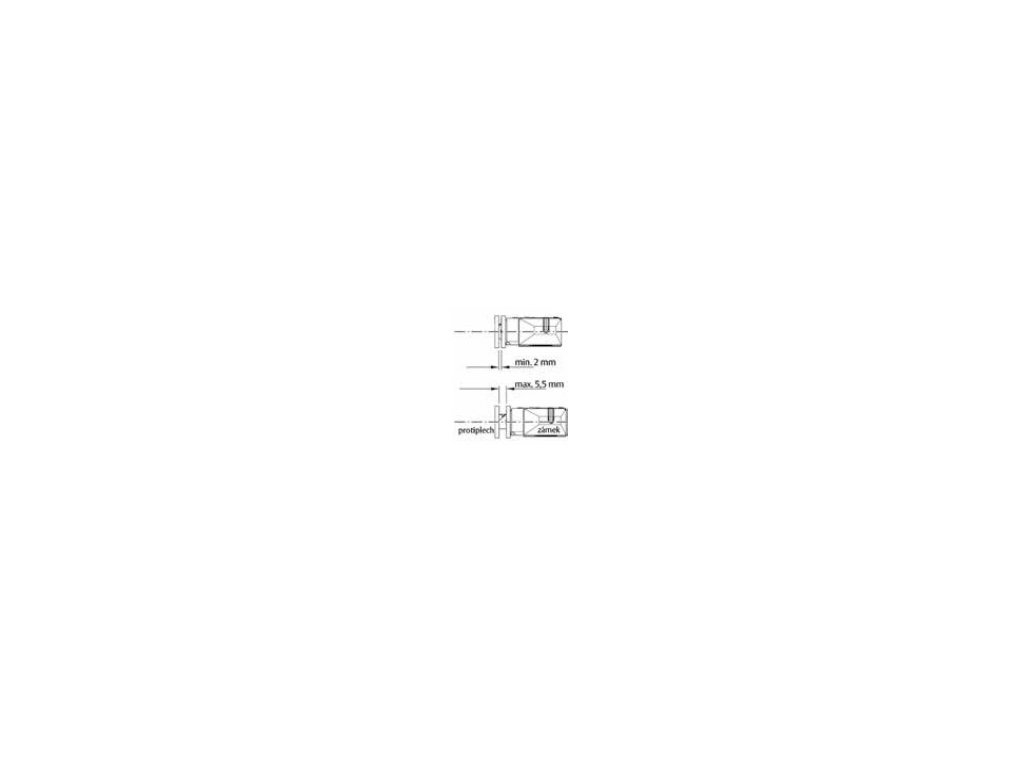

| Dveřní vůle |
2-5,5mm |
| Max. rozměry dveří |
v. 2520x š.1320mm, max. 200kg |
| Obsah balení |
zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky |
| Signalizace stavu zámku |
a)dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá |
